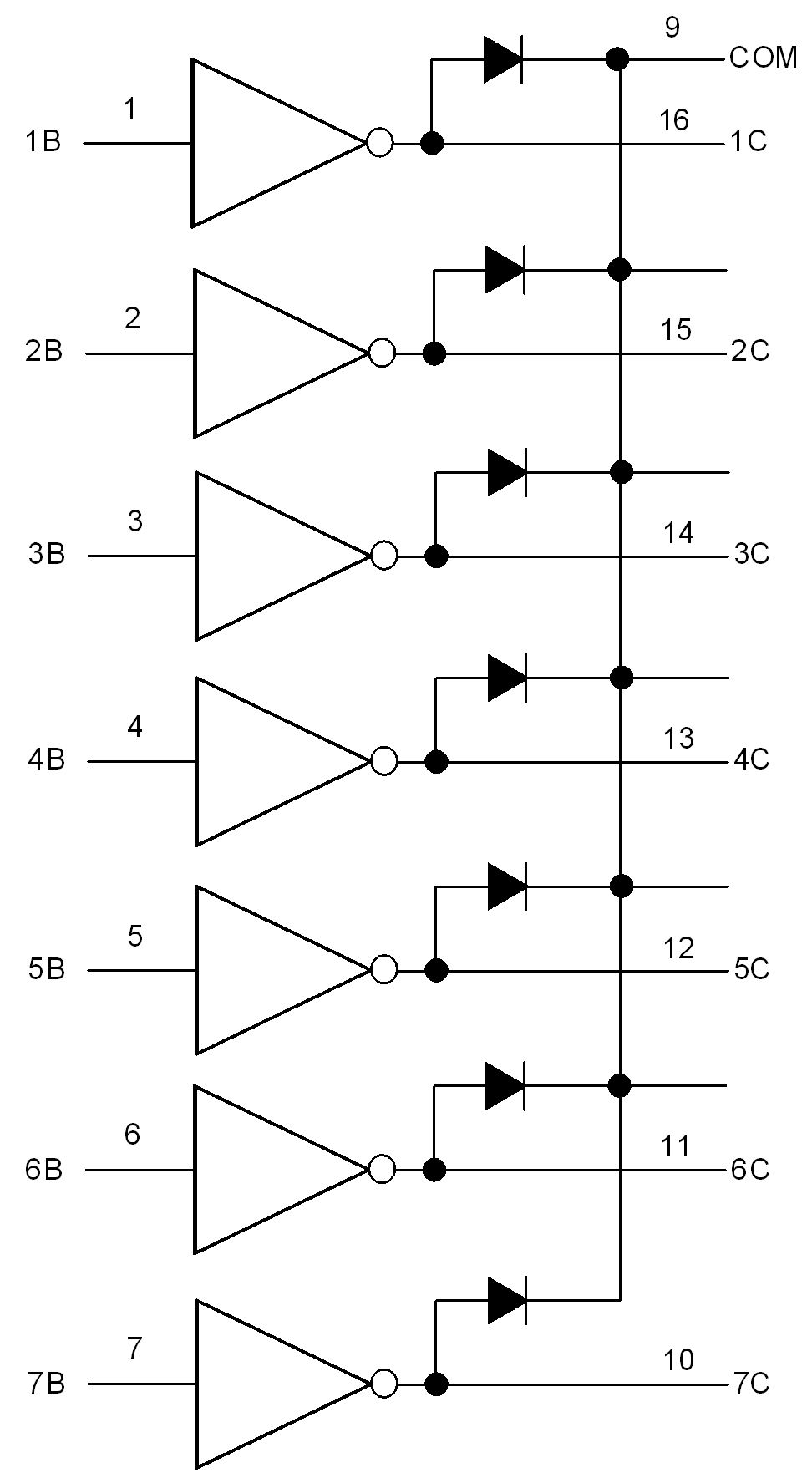

SA2703是高耐壓、大電流達林頓陳列，由七個NPN 達林頓管組成。所有單元共用發射極，每個單元采用開集電極輸出。每一對達林頓都串聯一個2.7K 的基極電阻，直接兼容TTL 和5V CMOS 電路，可以直接處理原先需要標準邏輯緩沖器來處理的數據。
SA2703 工作電壓高，工作電流大，灌電流可達500mA，并且能夠在關態時承受50V 的電壓，輸出還可以在高負載電流下并行運行，很好的提供了需要多接口驅動電路的解決方案。
工作電壓范圍寬
七路高增益達林頓陣列
輸出電壓高（可達50V）
輸出電流大（可達500mA）
可與TTL、CMOS、PMOS直接連接
內置鉗位二極管適應感性負載
| 產品名稱 | 封裝形式 | 打印名稱 | 環保等級 | 包裝 | 備注 |
|---|---|---|---|---|---|
| SA2703DC | DIP-16-300-2.54 | SA2703DC | 無鹵 | 料管 | |
| SA2703SC | SOP-16-225-1.27 | SA2703SC | 無鹵 | 料管 | |
| SA2703SCTR | SOP-16-225-1.27 | SA2703SC | 無鹵 | 編帶 |
