SLP74HC595
8位三態輸出移位寄存器

SLP74HC595包含了8位串行輸入、并行輸出的移位寄存器，為D型存儲寄存器提供數據。該存儲寄存器具有并行三態輸出。

移位寄存器和存儲寄存器具有相互獨立的時鐘。在移位寄存器輸入時鐘（SHCLK）上升沿，數據被移出。在存儲寄存器輸入時鐘（STCLK）上升沿，各寄存器數據傳輸?shù)酱鎯?chǔ)寄存器中。如果兩個時鐘上升沿同時到來，移位寄存器始終領先存儲寄存器一個時鐘脈沖。

移位寄存器具有串行輸入（DS）以及串行標準輸出（Q7S），用于級聯。同時所有8個移位寄存器都帶有異步復位（低電平有效）。存儲寄存器設有8位三態總線驅動輸出。輸出使能輸入端（OE(——）為低電平時，存儲寄存器的值就輸出。輸出使能輸入端（OE——）為高電平時，除Q7S之外所有輸出端均處于高阻抗?fàn)顟B(tài)。


主要特點

  • 工作電壓范圍：2V~6.0V

  • 8位串行輸入并行輸出移位

  • 具有三態輸出的存儲寄存器

  • CMOS電平輸入

  • ESD保護性能：

  • HBM>2000V

  • CDM>1000V

  • 閂鎖性能超過100mA

  • 額定溫度范圍：-40°C~+85°C和-40°C~+125°C


產品規格分類
產品名稱 封裝形式 打印名稱 環保等級 包裝 備注
SLP74HC595SC SOP-16-225-1.27 74HC595 無鹵 料管
SLP74HC595SCTR SOP-16-225-1.27 74HC595 無鹵 編帶
SLP74HC595JSTR TSSOP-16-225-0.65 74HC595 無鹵 編帶

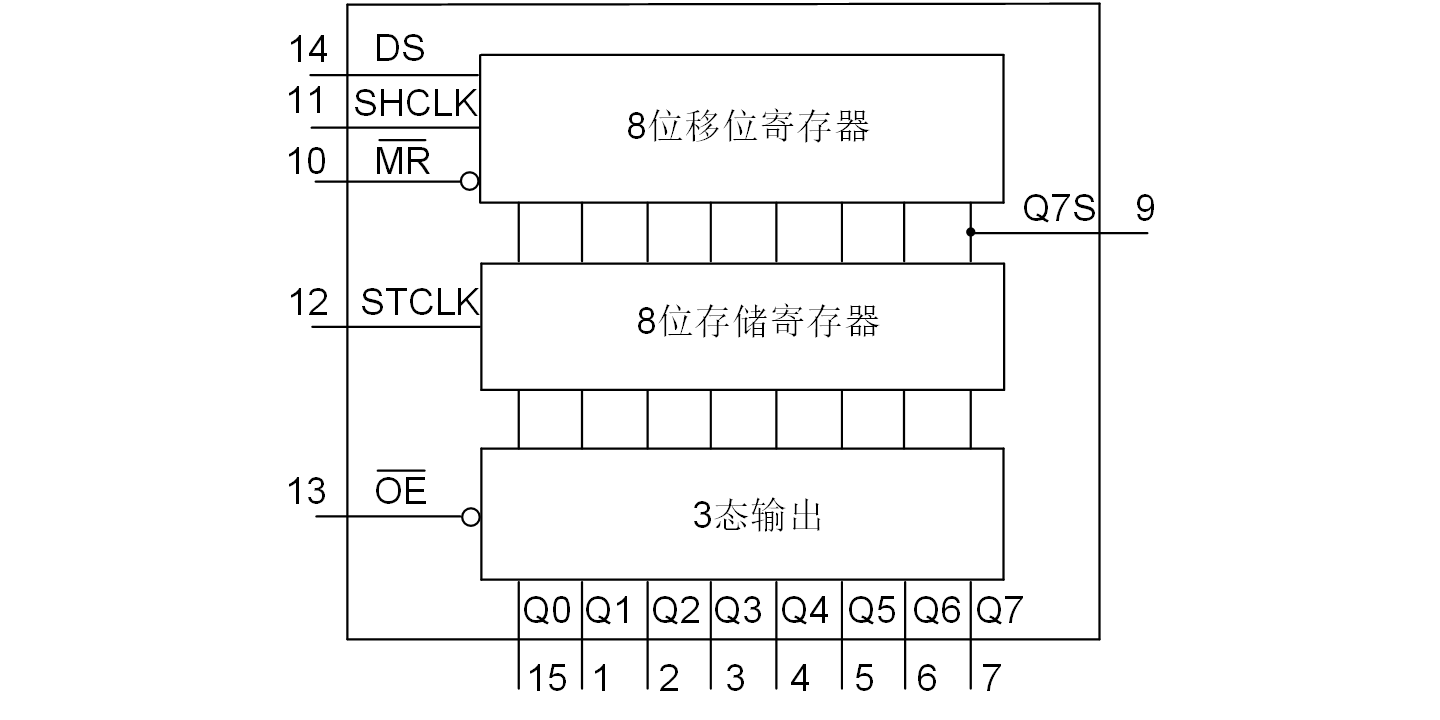

內部框圖

595中文 （1440&720）.png

技術文檔
標題 類型 大小 (KB) 日期 下載最新中文版本
SLP74HC595 PDF 301 2024-03-25 SLP74HC595 簡要版說明書
